不干膠材料點(diǎn)合劑的性能，在實(shí)驗(yàn)室內(nèi)可通過測試標(biāo)簽材料特定的物理指標(biāo)來實(shí)現(xiàn)。 點(diǎn)合劑所涂布材料的硬度和強(qiáng)度可能影響?zhàn)ず蟿┑奶匦裕渣c(diǎn)合劑的檢測要把黏合劑和表面材料結(jié)合后進(jìn)行。

1.初始黏度。 檢測初始黏度的方法有兩種。

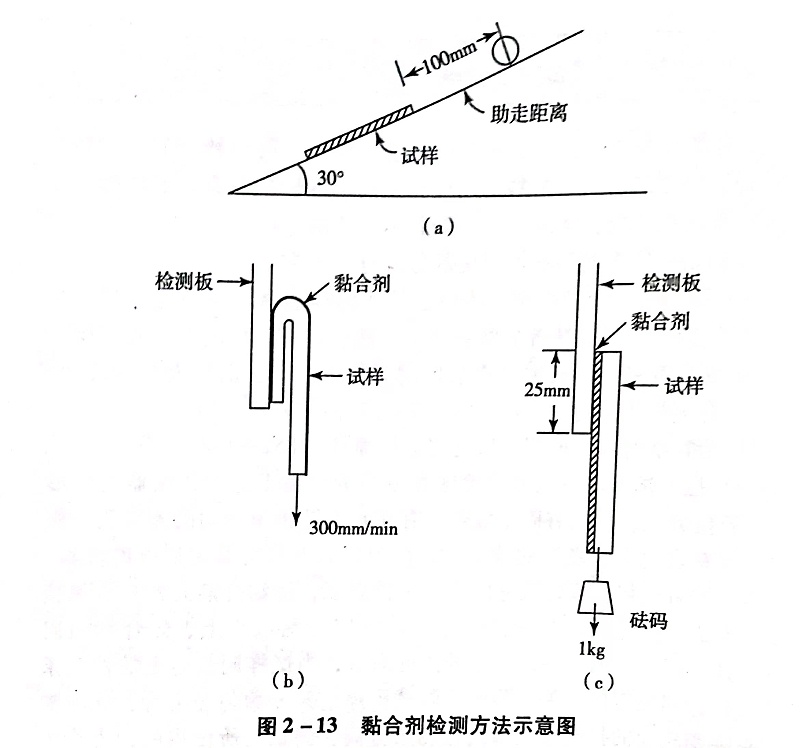

a 斜面滾球法。 首先, 將規(guī)定尺寸的樣品材料去掉底紙后，黏結(jié)面向上固定在試驗(yàn)裝置的傾斜板上，然后將一鋼球滾過平放在傾斜板上的黏合劑表面。 根據(jù)規(guī)定長度的黏結(jié)面能粘住的最大鋼球尺寸，評價(jià)黏合劑初始黏度的大小， 如圖2-13(a)所示。初始黏度的詳細(xì)檢測方法見國家標(biāo)準(zhǔn)GB 4852-1984。

b. 拉力試驗(yàn)法。 拉力試驗(yàn)法在專門的儀器上進(jìn)行，儀器的外形同普通拉力機(jī)，機(jī)上有固定板臺，有在垂直導(dǎo)軌中滑動的測試頭，板臺上裝有表面清潔光滑的檢測條，而測試頭上裝有固定試樣的夾具。檢測前，首先將一規(guī)定尺寸的樣品去掉底紙，使黏合劑向外并首尾接觸，形成一圓環(huán)狀。 然后將試樣一端固定在測試頭上、黏合劑面向下，開始試驗(yàn)。 測試頭以一定的速度向下，當(dāng)試樣同板臺上的檢測條接觸并達(dá)到規(guī)定的接觸面積時(shí)，測試頭停止并開始勻速上升，此時(shí)測試頭要用相應(yīng)的拉力使試樣同檢測條分離，測試頭所使用的拉力作為評價(jià)黏合劑初始黏度的大小。測試頭的拉力數(shù)據(jù)可在計(jì)算機(jī)上顯示，單位為kgf/cm或 N/cm。

2.剝離強(qiáng)度。 剝離強(qiáng)度在拉力試驗(yàn)機(jī)上進(jìn)行，在規(guī)定的環(huán)境條件下，將指定規(guī)格的試樣去掉底紙后貼到檢測板上，并用標(biāo)準(zhǔn)質(zhì)量的橡膠輥滾壓。檢測板的材料一般用玻璃、不銹鋼、高壓聚乙烯塑料和其他特定的材料。試樣貼到檢測板一段時(shí)間后，將檢測板固定在平臺上，并揭開試樣一端固定在試驗(yàn)機(jī)測試頭上，然后測試頭以一定的速度和角度將試樣從檢測板上揭下或破壞，此時(shí)試驗(yàn)機(jī)上所顯示的力稱為試樣的剝離強(qiáng)度。單位為kgf/cm或 N/cm。
測試角度有180°和90兩種,一般紙張類面料采用90°角。試樣從貼到檢測板上到開始檢測的時(shí)間可以是10分鐘、1小時(shí)、1天或者幾個(gè)星期,以比較黏合劑在不同時(shí)間的黏結(jié)特性，如圖2-13(b)所示。黏合劑的剝離強(qiáng)度試驗(yàn)方法可參考國家標(biāo)準(zhǔn)GB 2792—1981。

3.持黏性。 測試方法是將一個(gè)特定尺寸的試樣, 一端去掉底紙并以一定面積的試樣貼到不銹鋼檢測板上，另一端裝有一定質(zhì)量的礎(chǔ)將這一整體放在試驗(yàn)架上，在礎(chǔ)碼重力的作用下試樣沿檢測板位通過觀察試樣在一定時(shí)間內(nèi)、不同重力作用下的位移量或下落時(shí)間，來評價(jià)黏合劑的持黏性或軟硬程度。 軟的黏合劑的內(nèi)聚力低，在試驗(yàn)中試樣的位移量或下落時(shí)間都比硬的黏合劑大或短。檢測方法如圖2-13(c)所示。
黏合劑持黏性的檢測方法可參考國家標(biāo)準(zhǔn)GB 4851-1984。
